8. Movimientos de convección 9. Volcanes. 1. Tipos de volcanes 2. Partes de un volcán 3. Productos emitidos por los volcanes 4. Riesgos volcánicos 5. Curiosidades 1. Vídeos 2. Maqueta volcán 3. Actividades 10. Terremotos 1. Métodos de estudio de los terremotos 2. Riesgos sísmicos 3. La prevención y la prevención sísmica 1. Vídeos 2. Animaciones 3. Práctica 11. El relieve terrestre 1. Relieve de áreas emergidas 2. Relieve de áreas sumergidas 1. Animaciones relieve 12. Ideas fundamentales 13. Repaso 14. Prácticas 15. Cuestiones 16. Otras presentaciones 17. Vídeos |
Conocimientos previos
1. ESQUEMAS
2. PRESENTACIONES
CONTENIDOS ANIMADOS
3. MODELOS DE REPRESENTACIÓN DEL PLANETA TIERRA
4. CONTENIDOS ANIMADOS SOBRE ESTRUCTURA INTERNA TERRESTRE
5. CAPAS EXTERNAS DEL PLANETA TIERRA
5.1. Estructura externa de la Tierra
• Atmósfera . Es la parte gaseosa que envuelve la Tierra. Es difícil determinar su espesor, pero aproximadamente es de 10000 km .• Hidrosfera . Es la parte de agua de la Tierra. Gracias al agua, nuestro planeta es especial y posibilita la existencia de vida.
• Litosfera. Es la parte sólida más externa del planeta. Una parte está debajo de los océanos y otra emerge, formando los continentes y las islas.
• Biosfera . Es el conjunto de todos los seres vivos de la Tierra. Los seres vivos habitan en los océanos, lagos y ríos, en la tierra firme y en la parte inferior de la atmósfera, en donde es posible la vida.
5.2. Características de la Tierra
El diámetro ecuatorial es mayor que el diámetro polar (unos 21 km de diferencia). La superficie no es lisa. El Everest se eleva casi 9 km sobre el nivel del mar, mientras que la fosa de Tonga tiene una profundidad de más de 11 km con respecto al mismo nivel. Si consideramos la superficie de la Tierra como la superficie media de los océanos, la Tierra tiene un radio de 6.371 km, es decir, un diámetro de 12.742 km. | ||
6. MÉTODOS DE ESTUDIO E INTERPRETACIÓN DE LOS DATOS.
6.2.2. Temperatura.
Sistemas de propagación hacia el exterior
ANIMACONES
6.2.3. El magnetismo
El paleomagnetismo;es el estudio del magnetismo remanente de las rocas antiguas de la corteza, sobre todo el de los fondos oceánicos. Esto es debido a que muy pocos minerales son magnéticos: magnetita, hematites, ilmenita, pirrotina, etc. y las rocas en las que se encuentran pueden también transformarse en magnéticas. Cuando alguno de estos minerales se calienta por encima de una temperatura claramente definida, pero que depende del mineral (más de 700ºC para el hierro puro, 360ºC para el níquel, etc.), llamada punto de Curie, el alineamiento común de sus imanes atómicos se destruye y el mineral se vuelve paramagnético.
Las lavas se forman a temperaturas superiores al punto de Curie de sus minerales magnéticos. Como se enfrían pasando por el punto de Curie existe una tendencia a que los minerales se imanten en la dirección del campo presente en aquel momento: magnetismo termorremanente, que indica la dirección y polaridad del campo magnético en el pasado.
De 1963 a 1968 se encontraron datos que apuntaban a que existía una distribución más o menos simétrica de bandas paleomagnéticas a ambos lados del eje de las dorsal atlántica. Estas anomalías fueron explicadas por los geofísicos ingleses F. VINE y D. MATHEWS mediante la creación de corteza oceánica hacia ambos lados del eje de las dorsales, combinada con el fenómeno de las inversiones periódicas del campo magnético terrestre.
Así, las rocas generadas durante un periodo de polaridad normal (N) se magnetizaban en la misma dirección del campo magnético actual (anomalía positiva), mientras que las rocas originadas en un periodo de polaridad invertida (I) eran magnetizadas en dirección opuesta al actual: anomalía negativa.
Mediante los datos paleomagnéticos se ha calculado que la velocidad media de apertura del océano Atlántico es de 1’5-2 cm/año , mientras que en el océano Pacífico es de 4’5-5 cm/año . Estas velocidades varían a lo largo del tiempo y no son uniformes en toda la dorsal, ni en ambos lados de la misma.
6.2.4. Los meteoritos
Se transmiten en la misma dirección que la dirección de desplazamiento( vibraciones compresivo-distensivas unidireccionales)
Sólo se desplazan por la superficie del terreno. Su acción conjunta es la responsable de los desastres producidos por los terremotos. Hay dos tipos:
-La densidad aumenta con la profundidad, pero la compresibilidad aumenta en mayor medida
-La densidad y la velocidad de propagación son inversamente proporcionales
-Los materiales más densos requieren más energía para vibrar y por tanto frenan mucho más las ondas.
Una discontinuidad es la superficie que separa dos capas de características diferentes (composición y/o estado) y que por lo tanto su existencia se deduce por variaciones bruscas en la velocidad de las ondas.
ACTIVIDADES: 123
7. MODELOS DEL INTERIOR TERRESTRE
Así, según estos cambios de velocidad, se establecen una serie de niveles: Corteza (A), Manto (B+C) y Núcleo (E+F), separados los dos primeros por la discontinuidad de Mohorovicic, y los dos últimos por la de Gutenberg. Dentro del Manto se realizan más divisiones atendiendo al incremento en las velocidades de las ondas sísmicas (superior e inferior), y en el Núcleo se diferencian: Núcleo externo (fundido) e interno (sólido)
A la discontinuidad de Repetti se le denomina discontinuidad de los 700 Km, que separa el manto inferior del superior.(Repetti la situó a 1.000 Km)En realidad, zona de transición entre 400 y 700 kms.
La de Mohorovicic presenta una profundidad variable.
Es la capa más externa y delgada. Llega hasta la discontinuidad Mohorovicic.
Está formada por silicatos ligeros, carbonatos y óxidos.
Es más gruesa en la zona de los continentes y más delgada en los océanos. Es una zona geológicamente muy activa ya que está comprometida en la tectónica de placas, pero también se dan los procesos externos (erosión, transporte y sedimentación) debidos a la energía solar y la fuerza de gravedad.
Se diferencian una corteza continental y una corteza oceánica.
7.1.1.1. Corteza continental
EL TALUD CONTINENTAL. Con fuerte pendiente y profundidades que van desde los 2000-5000.También se encuentra excavado por cañones submarinos. Los sedimentos depositados sobre la plataforma son muy inestables y están tan íntimamente mezclados con el agua que no llegan a consolidarse. Es muy fácil que fluyan erosionando el lecho que atraviesan y excavando los cañones submarinos: se forman así las llamadas corrientes de turbidez.
Las regiones continentales son mucho más antiguas que los océanos. Hay que tener en cuenta que no todo lo emergido lo ha estado siempre. De tal forma que las actualmente emergidas se llaman:
7.1.3.1. Núcleo externo:
Fundido, puesto que las ondas S no lo atraviesan. La temperatura alcanza los 5.000 grados. La menor densidad con respecto al interno hace pensar que, además de hierro y níquel, puede haber otros elementos, fundamentalmente, azufre. Presenta fuertes corrientes de convección.
Sólido, por su mayor densidad se piensa que su contenido en azufre es mucho menor que el del externo. Esto y las mayores presiones existentes en el interior, posibilita su estado sólido con temperaturas superiores a 6000 º C
Origen del campo magnético terrestre. Su convección genera una corriente de electrones que crea por inducción ese campo magnético
Los cambios de polaridad en el campo magnético terrestre podrían estar causados por cambios drásticos en la distribución de las corrientes de convección del Núcleo.
7.1.4. ANIMACIONES ESTRUCTURA INTERNA
7.1.6 ACTIVIDADES INTERACTIVAS
Tiene en cuenta que la presión y la temperatura afectan mucho al comportamiento mecánico, a la densidad y al estado fisicoquímico de los materiales del interior de la Tierra. Por eso establece unas capas que no coinciden con las capas composicionales y que explican más detalladamente otras discontinuidades que aparecen en los estudios sísmicos. Son la litosfera, manto sublitosférico, la mesosfera o manto inferior y la endosfera, formada por el núcleo externo y el interno.
• En las zonas del límite núcleo-manto, donde el calor procedente del núcleo es más intenso, grandes masas de esas rocas se funden parcialmente y adquieren una cierta flotabilidad. Así, se produce un flujo ascendente de materiales muy calientes.
Este flujo es el resultado del tránsito del calor interno del planeta hacia el exterior y, como se verá en la siguiente unidad, el motor de la dinámica terrestre.
La predicción sísmica. Es muy compleja y dificil de realizar , debido a que los terremotos son movimientos muy breves que carecen de fenómenos previos que sean fiables para determinar con exactitud el momento preciso en el que van a ocurrir.
La prevención sísmica. Tiene una enorme importancia en las zonas de riesgo sísmico. Entre las medidas preventivas más destacables se encuentran:
10.4. VÍDEOS TERREMOTOS
10.6. PRÁCTICA TERREMOTOS
28 48 49 50 51 52 53 56 69 72 73 88
Estructura interna
Modelos planetasTierra como planeta
Energía interna
Hay dos métodos de estudio:
DIRECTOS: Extracción de muestras de rocas del interior de la Tierra para su posterior estudio.
- Sondeos: perforación de la litosfera hasta 12 Kms de profundidad.
- Minas: extracción de minerales (diamantes a 3500 m de profundidad)
- Formación de magmas en el interior de la litosfera y su expulsión al exterior como rocas magmáticas volcánicas.
INDIRECTOS: Estudio de una magnitud física y observar como se comporta hacia el interior de la Tierra. Los más importantes son:
- Gradiente de temperatura:
- Densidad:
- Los meteoritos
6.1. MÉTODOS DIRECTOS
Observación de zonas de fácil acceso y de materiales procedentes del interior que llegan a la superficie:
- Minas
- Sondeos
- Volcanes
6. 1.1. Sondeos
Las minas son excavaciones que se realizan para extraer minerales.
Los sondeos son perforaciones taladradas en el subsuelo.
Las minas más profundas, raramente alcanzan un kilómetro de produndidad, mientras que los sondeos apenas llegan a los 10 km. Los procesos geológicos y la erosión han dejado al descubierto rocas formadas hasta unos 25 km en el interior. Los volcanes arrojan lavas, que son rocas fundidas generadas hasta los 100 km. Como la Tierra tiene de media 6371 km de radio, como vemos todo esto no llega más que a arañar la superficie.
Los sondeos son perforaciones taladradas en el subsuelo.
Las minas más profundas, raramente alcanzan un kilómetro de produndidad, mientras que los sondeos apenas llegan a los 10 km. Los procesos geológicos y la erosión han dejado al descubierto rocas formadas hasta unos 25 km en el interior. Los volcanes arrojan lavas, que son rocas fundidas generadas hasta los 100 km. Como la Tierra tiene de media 6371 km de radio, como vemos todo esto no llega más que a arañar la superficie.
El Pozo Superprofundo de Kola (KSDB) fue un proyecto de prospección científica de la URSS para profundizar en la corteza terrestre.
El más profundo, el SG-3, se completó en 1989, creando un pozo de 12.262 metros de profundidad el más profundo de los perforados hasta ahora. Esto se debió a las altas temperaturas, alcanzando 180°C, mucho más de los 100°C previstos. El bajar a 15.000 metros habría significado trabajar a 300°C .
El más profundo, el SG-3, se completó en 1989, creando un pozo de 12.262 metros de profundidad el más profundo de los perforados hasta ahora. Esto se debió a las altas temperaturas, alcanzando 180°C, mucho más de los 100°C previstos. El bajar a 15.000 metros habría significado trabajar a 300°C .
6.1.2. Volcanes
Los volcanes arrojan lavas, que son rocas fundidas generadas hasta los 100 km. Como la Tierra tiene de media 6371 km de radio, como vemos todo esto no llega más que a arañar la superficie.
6.1.3. Minas:
Extracción de minerales (diamantes a 3500 m de profundidad)
Extracción de minerales (diamantes a 3500 m de profundidad)
6.2. MÉTODOS INDIRECTOS
6.2.1. Masa y densidad de la Tierra
Para calcular la masa recurrimos a la ley de la gravitación universal.
Para un cuerpo situado en la superficie terrestre F es la fuerza con la que es atraído por la tierra
Por tanto:
- La densidad media de la Tierra es de 5,52 g/cm3 y la densidad media de las rocas de los continentes 2,7 g/cm3.
- Wiechert pensó que el interior terrestre debería tener un material más denso.
- Entre los elementos que podrían formar el núcleo terrestre se encuentra el hierro.
La existencia de un campo magnético terrestre apoyaría esta hipótesis.
6.2.2. Temperatura.
- La energía que tiene la tierra es energía cinética
- Existen fuentes de calor en su interior
- Calor residual
- Desintegración de elementos radiactivos
Las minas y sondeos reflejan cómo aumenta la temperatura en profundidad. Se admite una media de 3º cada 100m, o lo que es lo mismo, 30º por km. Ahora bien, si se manifestara de la misma forma hasta el interior, se alcanzarían temperaturas altísimas, y tendríamos el núcleo fundido. Por tanto, el gradiente geotérmico, no puede mantenerse, se debe reducir en profundidad.
Se considera que el aumento en el manto es de 0,5ºC/km . La Tª del manto debe permitir que el hierro y el níquel se encuentren fundidos en el núcleo externo.
En la parte más externa, debe ser mayor a 3800º para alcanzar el punto de fusión del hierro a esas presiones.
Se estima que no hay temperaturas mayores que 5000º
Se considera que el aumento en el manto es de 0,5ºC/km . La Tª del manto debe permitir que el hierro y el níquel se encuentren fundidos en el núcleo externo.
En la parte más externa, debe ser mayor a 3800º para alcanzar el punto de fusión del hierro a esas presiones.
Se estima que no hay temperaturas mayores que 5000º
Sistemas de propagación hacia el exterior
- Radiación; sin soporte físico
- Conducción térmica: por contacto
- Convección: corrientes debidas a la diferente Tª
ANIMACONES
6.2.3. El magnetismo
Que la Tierra posea un campo magnético apoya la idea de que el núcleo es metálico.
Según la teoría más aceptada, la Tierra funciona como una dinamo autoinducida: convierte energía mecánica en energia eléctrica.
Según esta teoría el hierro fundido en el núcleo externo circula debido a:
Según la teoría más aceptada, la Tierra funciona como una dinamo autoinducida: convierte energía mecánica en energia eléctrica.
Según esta teoría el hierro fundido en el núcleo externo circula debido a:
- La rotación terrestre.
- Las corrientes de convención generadas por el calor interno.
Este movimiento genera corriente eléctrica que produce campo magnético.
Las lavas se forman a temperaturas superiores al punto de Curie de sus minerales magnéticos. Como se enfrían pasando por el punto de Curie existe una tendencia a que los minerales se imanten en la dirección del campo presente en aquel momento: magnetismo termorremanente, que indica la dirección y polaridad del campo magnético en el pasado.
De 1963 a 1968 se encontraron datos que apuntaban a que existía una distribución más o menos simétrica de bandas paleomagnéticas a ambos lados del eje de las dorsal atlántica. Estas anomalías fueron explicadas por los geofísicos ingleses F. VINE y D. MATHEWS mediante la creación de corteza oceánica hacia ambos lados del eje de las dorsales, combinada con el fenómeno de las inversiones periódicas del campo magnético terrestre.
Así, las rocas generadas durante un periodo de polaridad normal (N) se magnetizaban en la misma dirección del campo magnético actual (anomalía positiva), mientras que las rocas originadas en un periodo de polaridad invertida (I) eran magnetizadas en dirección opuesta al actual: anomalía negativa.Mediante los datos paleomagnéticos se ha calculado que la velocidad media de apertura del océano Atlántico es de 1’5-2 cm/año , mientras que en el océano Pacífico es de 4’5-5 cm/año . Estas velocidades varían a lo largo del tiempo y no son uniformes en toda la dorsal, ni en ambos lados de la misma.
6.2.4. Los meteoritos
Son pequeños cuerpos planetarios, que caen sobre la superficie de la Tierra cuando cruzan su órbita. La mayoría se agrupan formando un cinturón de asteroides que orbitan entre Marte y Júpiter, por lo que tendrían la misma edad que el Sistema Solar. Siguiendo este razonamiento, han debido tener un origen muy parecido, por lo que se estudia su composición, suponiendo que muy similar sea la de la Tierra.
Al hacerlo, se ha descubierto que hay tres tipos de meteoritos según su composición:
- Condritas: mezcla de minerales, condritas (olivino y piroxeno), tipos peridotitas se piensa que es similar a la del Manto. Constituyen el 86% del total.
- Acondritas: representan el 9% y tienen composición parecida al basalto de la corteza terrestre
- Sideritas: representan el 4%, formados por hierro y niquel.
PRESENTACIONES
6.2.5. Comportamiento de ondas sísmicas.
Los terremotos se producen cuando las tensiones acumuladas por la deformación de las capas de la Tierra se liberan bruscamente. Se originan cuando se rompen grandes masas de tierra o por desplazamiento posterior. Estas fracturas, son las fallas. Se rompen las masas de rocas que estaban sometidas a fuerzas gigantescas, reordenándose los materiales y liberando enormes energías que hacen temblar la Tierra. Su foco de inicio (hipocentro) se localiza a diferentes profundidades, estando los más profundos hasta a 700 kilómetros. Son especialmente frecuentes cerca de los bordes de las placas tectónicas. Al año se producen alrededor de un millón de sismos, aunque la mayor parte de ellos son de tan pequeña intensidad que pasan desapercibidos.
Cuando tiene lugar un terremoto, las vibraciones sísmicas se transmiten por el interior de la Tierra en forma de ondas de diferentes tipos: P, S y L. De ellas, se utilizan sólo las dos primeras, puesto que las L se encargan de la transmisión del terremoto por la superficie.
Ondas P o Primarias,
•Son las más rápidas y las que llegan antes.
•La vibración se produce en el sentido de avance de la onda.
•la velocidad de estas ondas es mayor cuanto menor es la densidad de la roca y, mayor cuanto más rígida .
Además, las ondas P se pueden transmitir en fluidos (rigidez=0) pues su velocidad depende también de la incompresibilidad.
Se transmiten en la misma dirección que la dirección de desplazamiento( vibraciones compresivo-distensivas unidireccionales)
Ondas S o Secundarias,
Son más lentas, puesto que la vibración se produce en el sentido perpendicular a la propagación de la onda.
Al igual que en las anteriores la velocidad de estas ondas es mayor cuanto menor es la densidad de la roca y mayor cuanto más rígida (directamente proporcional), pero en ningún caso pueden atravesar fluidos.
Ondas superficiales
- Ondas Rayleigh
- Ondas L o Love
Cuando las ondas P y S llegan a la superficie se originan ondas superficiales (R y L)
Los daños causados por los terremotos y los maremotos son consecuencia de estas ondas de baja frecuencia y gran longitud de onda.
Desde el punto de vista de la estructura del interior de la Tierra no aportan información.
Aquí se puede ver una gráfica acerca de cómo se realizan los estudios del interior de la Tierra, aprovechando el tiempo de retardo entre la llegada de las ondas en un sitio u otro.
Se puede localizar la fuente del terremoto, usando el tiempo que toma a las ondas sísmicas propagarse hacia fuera desde el epicentro, el punto de la ruptura de la falla.
Se puede localizar la fuente del terremoto, usando el tiempo que toma a las ondas sísmicas propagarse hacia fuera desde el epicentro, el punto de la ruptura de la falla.
-La densidad y la velocidad de propagación son inversamente proporcionales
-Los materiales más densos requieren más energía para vibrar y por tanto frenan mucho más las ondas.
Por su parte, los medios más rígidos vibran con más eficacia, por lo que la transmisión a través de ellos es muy rápida, mientras que en los líquidos, cuya rigidez es nula, la inexistencia de posiciones fijas para las partículas dificulta las vibraciones.
Por ello, las ondas sísmicas secundarias que se transmiten mediante vibraciones de las partículas respecto a posiciones fijas, no se transmiten en líquidos; las primarias, en las que la vibración es más simple ( cada partícula empuja a la siguiente) si lo hacen, aunque a velocidad reducida.
El método sísmico
Se basa en analizar las variaciones en la trayectoria y velocidad de propagación de las ondas sísmicas P y S (producidas en terremotos o de forma artificial) al atravesar rocas de distinta composición, estado físico...
En general, cada unidad rocosa tiene propiedades muy diferentes, y por ello las ondas sísmicas varían continuamente de velocidad en su trayectoria a través de la Tierra.Como sucede en toda onda que varíe de velocidad, las trayectorias se curvan, lo que permite las ondas de terremotos no muy lejanos vuelvan a la superficie antes de agotar su energía.
En general, cada unidad rocosa tiene propiedades muy diferentes, y por ello las ondas sísmicas varían continuamente de velocidad en su trayectoria a través de la Tierra.Como sucede en toda onda que varíe de velocidad, las trayectorias se curvan, lo que permite las ondas de terremotos no muy lejanos vuelvan a la superficie antes de agotar su energía.
La velocidad de propagación y trayectoria de las ondas varía con la profundidad. Cada cambio en la velocidad provoca un cambio en la dirección de la onda (refracción).

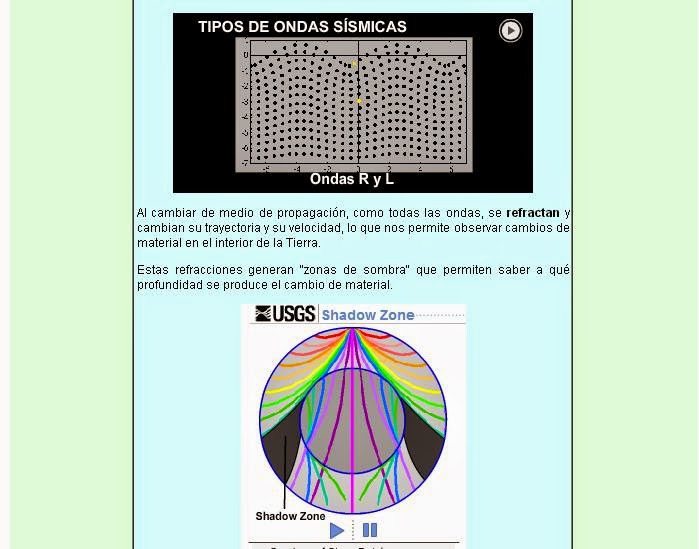

Al estudiar la dirección de propagación, se comprueba que existen las zonas de sombra son lugares en los que no se reciben las ondas de un sismo, que están entre 103º y 143º.
ACTIVIDADES: 123
PRESENTACIONES
ANIMACIONES ONDAS SÍSMICAS
ANIMACIONES ONDAS SÍSMICAS
6.2.5.2. PRÁCTICAS ONDAS SÍSMICAS
7. MODELOS DEL INTERIOR TERRESTRE
La estructura interna terrestre puede estudiarse según el modelo geoquímico que indica el número de capas, grosor de las mismas y su composición mineralógica. Cuando se estudia el dinamismo terrestre se utiliza el modelo dinámico que permite interpretar el desplazamiento de las placas litosféricas
7.1. MODELO GEOQUÍMICO O ESTÁTICO
Al analizar los datos de la velocidad de las ondas P y S que atraviesan el interior de la Tierra se obtuvo:
Según este sismograma, se establecen dos discontinuidades, una más superficial, denominada discontinuidad de Mohorovicic, que supone un gran aumento en la velocidad de las ondas y, otra a los 2.900 km, denominada discontinuidad de Gutenberg, no atravesada por las ondas S y que hace disminuir la velocidad de las ondas P.
Así, según estos cambios de velocidad, se establecen una serie de niveles: Corteza (A), Manto (B+C) y Núcleo (E+F), separados los dos primeros por la discontinuidad de Mohorovicic, y los dos últimos por la de Gutenberg. Dentro del Manto se realizan más divisiones atendiendo al incremento en las velocidades de las ondas sísmicas (superior e inferior), y en el Núcleo se diferencian: Núcleo externo (fundido) e interno (sólido)
A la discontinuidad de Repetti se le denomina discontinuidad de los 700 Km, que separa el manto inferior del superior.(Repetti la situó a 1.000 Km)En realidad, zona de transición entre 400 y 700 kms.
La de Mohorovicic presenta una profundidad variable.
Planeta está estructurado en capas concéntricas. Se clasifican de acuerdo con dos criterios:
- La mayor parte del material de la Tierra reside en ambos, el NUCLEO y el MANTO,
- La CORTEZA es más gruesa debajo de los continentes que debajo de los océanos,
- Las capas pueden mostrar más de un estado (sólido- líquido),
7.1.1. Corteza:
Es la capa más externa y delgada. Llega hasta la discontinuidad Mohorovicic.
Está formada por silicatos ligeros, carbonatos y óxidos.
Es más gruesa en la zona de los continentes y más delgada en los océanos. Es una zona geológicamente muy activa ya que está comprometida en la tectónica de placas, pero también se dan los procesos externos (erosión, transporte y sedimentación) debidos a la energía solar y la fuerza de gravedad.
Se diferencian una corteza continental y una corteza oceánica.
Corteza oceánica
- Es más densa y más delgada que la corteza continental, y muestra edades que, en ningún caso, superan los 180 millones de años. Se encuentra en su mayor parte bajo los océanos y manifiesta un origen volcánico. Se forma continuamente en las dorsales oceánicas y, más tarde, es recubierta por sedimentos marinos. Presenta una estructura en capas.
7.1.1.1. Corteza continental
Menos densa y más gruesa que la Corteza Oceánica, se encuentra en las tierras emergidas y plataformas continentales.
Muestra edades mucho más antiguas que la Oceánica, con rocas de hasta 4000 millones de años.
Las rocas más antiguas tienden a presentarse en el interior de los continentes y ser rodeadas por otras más modernas.
La Corteza Continental, a diferencia de la Oceánica, no ofrece ninguna estructura, aunque en su base aparece un nivel más plástico que, unido a su menor densidad, evita su posible subducción.
Su origen está en sucesivos procesos de colisión continental.
Muestra edades mucho más antiguas que la Oceánica, con rocas de hasta 4000 millones de años.
Las rocas más antiguas tienden a presentarse en el interior de los continentes y ser rodeadas por otras más modernas.
La Corteza Continental, a diferencia de la Oceánica, no ofrece ninguna estructura, aunque en su base aparece un nivel más plástico que, unido a su menor densidad, evita su posible subducción.
Su origen está en sucesivos procesos de colisión continental.
¿Todo lo cubierto por las aguas es corteza oceánica? No, los cambios se producen en la Plataforma continental que es la prolongación de los continentes emergidos, cubierta por el mar. Comienza en el límite inferior de las mareas y acaba en el Talud continental.se caracteriza por la débil pendiente y escasa profundidad. Está atravesada por profundos valles, que se denominan cañones
EL TALUD CONTINENTAL. Con fuerte pendiente y profundidades que van desde los 2000-5000.También se encuentra excavado por cañones submarinos. Los sedimentos depositados sobre la plataforma son muy inestables y están tan íntimamente mezclados con el agua que no llegan a consolidarse. Es muy fácil que fluyan erosionando el lecho que atraviesan y excavando los cañones submarinos: se forman así las llamadas corrientes de turbidez.
 |
| Añadir leyenda |
Las regiones continentales son mucho más antiguas que los océanos. Hay que tener en cuenta que no todo lo emergido lo ha estado siempre. De tal forma que las actualmente emergidas se llaman:
- Cratones: zonas muy estables de la corteza terrestre, plegadas largo tiempo atrás y por tanto, muy erosionadas. Las más antiguas reciben el nombre de Escudo.
- Orógeno: cordilleras de origen reciente que se localizan en el borde de continentes, como los Andes, o en el interior como Pirineo
7.1.1.2. LAS CUENCAS OCEÁNICAS
Están formadas por corteza oceánica. Forman el verdadero suelo del océano. Es una zona muy joven (menor a 200 millones de años). Está formado por:
Presenta muy poca inclinación, se extiende formando amplias llanuras sin pendiente y a profundidades que varían entre 2.000 y 5.000 metros. Reciben el nombre de llanuras abisales, sobre las que se elevan formaciones volcánicas..
Presenta muy poca inclinación, se extiende formando amplias llanuras sin pendiente y a profundidades que varían entre 2.000 y 5.000 metros. Reciben el nombre de llanuras abisales, sobre las que se elevan formaciones volcánicas como los guyots e islas volcánicas. Son en origen volcanes submarinos, que en el caso de las islas, emergen del mar.
- Dorsales oceánicas. Son el rasgo más característico de los fondos. Presentan intensa actividad volcánica y terremotos muy numerosos. Elevaciones submarinas, con alturas entre 2000 y 4000m y anchura hasta 4000. Se extienden a lo largo de 60.000 km, formados por dos alineaciones elevadas simétricas respecto a una fosa central, el rift-valley.
- Fosas oceánicas. Son estrechas y profundas depresiones de decenas de kilómetros de longitud. Se encuentran cerca de las costas y paralelas, en muchas ocasiones, a ellas. Cuando están bordeadas por islas volcánicas, se denominan arcos-isla, ya que dibujan una curva convexa hacia el océano.
7.1.2. Manto
De mayor densidad que la corteza, varía de densidad y rigidez con la profundidad.
7.1.2.1. Manto superior:
Su parte superior, junto a la corteza, forma parte de la Litosfera. La aparición de rocas ultrabásicas entre las que destacan las peridotitas, permitió suponer que estas rocas son las que se encuentran bajo la corteza, formando, al menos, parte del Manto superior.
Su composición es rica en silicatos magnésicos, los minerales típicos de este tipo de roca son el olivino, los piroxenos.
7.1.2.2. Manto inferior
Más rígido, de composición similar al Manto superior, presenta una mayor densidad debido a un mayor empaquetamiento en los minerales.
Cada átomo de silicio está rodeado de seis átomos de oxigeno (coordinación octaédrica) en vez de cuatro (coordinación tetraédrica), por efecto de las mayores presiones existentes.
Además, puede existir una mayor proporción de hierro frente a magnesio en los minerales.
En el límite del Manto con el Núcleo se establece un nivel de transición (nivel D). Este nivel es el origen de las plumas del Manto y el final de los restos de Litosfera que subducen.
Cada átomo de silicio está rodeado de seis átomos de oxigeno (coordinación octaédrica) en vez de cuatro (coordinación tetraédrica), por efecto de las mayores presiones existentes.
Además, puede existir una mayor proporción de hierro frente a magnesio en los minerales.
En el límite del Manto con el Núcleo se establece un nivel de transición (nivel D). Este nivel es el origen de las plumas del Manto y el final de los restos de Litosfera que subducen.
7.1.3. Núcleo
La densidad es muy alta, de tal manera que su composición debe ser parecida a los sideritos (meteoritos de hierro). Está constituido en su mayor parte por una aleación de hierro y níquel. El comportamiento de las ondas S nos muestra dos partes muy diferenciadas, separadas hacia los 5.100 kilómetros:
7.1.3.1. Núcleo externo:
Fundido, puesto que las ondas S no lo atraviesan. La temperatura alcanza los 5.000 grados. La menor densidad con respecto al interno hace pensar que, además de hierro y níquel, puede haber otros elementos, fundamentalmente, azufre. Presenta fuertes corrientes de convección.
Es el origen del campo magnético terrestre. Su convección genera una corriente de electrones que crea por inducción ese campo magnético
Los cambios de polaridad en el campo magnético terrestre podrían estar causados por cambios drásticos en la distribución de las corrientes de convección del Núcleo.
Los cambios de polaridad en el campo magnético terrestre podrían estar causados por cambios drásticos en la distribución de las corrientes de convección del Núcleo.
7.1.3.2. Núcleo interno:
Sólido, por su mayor densidad se piensa que su contenido en azufre es mucho menor que el del externo. Esto y las mayores presiones existentes en el interior, posibilita su estado sólido con temperaturas superiores a 6000 º C
Origen del campo magnético terrestre. Su convección genera una corriente de electrones que crea por inducción ese campo magnético
Los cambios de polaridad en el campo magnético terrestre podrían estar causados por cambios drásticos en la distribución de las corrientes de convección del Núcleo.
7.1.5. ACTIVIDADES SOBRE EL INTERIOR TERRESTRE
- Colorear mapa de las placas. Texto
- Modelo interior terrestre. Texto
7.2. MODELO DINÁMICO
- Litosfera: capa más externa y rígida. Se corresponde con corteza y algo del manto superior (manto litosférico), variando su grosor según la localización. Se distinguen la Litosfera oceánica, entre 50 y 100 km de espesor, y la Continental, que alcanza entre 100 y 200km.
- Manto sublitosférico: capa situada inmediatamente por debajo, alcanza hasta 670 km. En ella, las velocidades presentan fluctuaciones. Formado por peridotita y es sólido. Lo más característico son las corrientes de convección,(debido a que responde de forma plástica y deformable en tiempos largos) del orden de 1 a 12 cm por año. Antes se denominaba como astenosfera pero hoy, parece ser que la astenosfera no existe, puesto que la zona de baja velocidad no es universal y las zonas que revelan mayor plasticidad podrían ser antiguas plumas. También se da por supuesto que las corrientes de convección afectan a capas más profundas, hasta el manto inferior.
- Manto inferior o mesosfera : incluye el situado por debajo, hasta los 2900km, donde se encuentra la discontinuidad de Gutenberg. Sometido a corrientes de convección, debidas a diferencias de Tª y de densidad. En su base, se encuentra la famosa capa D’’, capa discontinua e irregular, cuyo espesor varía entre 0 y 300 km, con materiales más densos. En algunas zonas de esta región, las ondas P disminuyen bruscamente su velocidad. Una posible interpretación considera que las rocas de esta capa se encuentran parcialmente fundidas en algunos lugares, coincidiendo con puntos de intenso flujo de calor procedente del núcleo. Estas masas de roca supercaliente y parcialmente fundida podrían ser capaces de ascender a través del manto hasta la litosfera, generando corrientes de material que se consideran el motor de la dinámica del interior terrestre.
- Núcleo externo: hasta 5150km de profundidad, constituyendo alrededor de la sexta parte del volumen de la Tierra y casi una tercera parte de su masa. Se calcula que su Temperatura puede estar en torno a 6000 °C. En estado líquido, en parte, y posee corrientes de convección, es el lugar donde se genera el campo magnético. Es una esfera metálica cuyo principal componente es el hierro, aunque posiblemente contiene también un 8 o un 10% de otros elementos (tal vez níquel, azufre, oxígeno o silicio). El núcleo externo.
- Núcleo interno: según va perdiendo calor el núcleo, el hierro va cristalizando y emigrando hacia el núcleo más profundo en forma sólida. Así, éste va aumentando algunos mm por año. Comienza a unos 5100 km de profundidad y es muy denso.
8. Movimientos de convección
El modelo actual considera que todo el manto es sólido pero muy plástico. Esto permite un lento flujo de materiales a través de sus rocas, en dos direcciones:
• En zonas llamadas de subducción, grandes fragmentos de litosfera oceánica fría se introducen en el manto superior, a 670 km y se precipitan lentamente hasta la base del manto, donde se acumulan y se esparcen hasta zonas más calientes.
• En las zonas del límite núcleo-manto, donde el calor procedente del núcleo es más intenso, grandes masas de esas rocas se funden parcialmente y adquieren una cierta flotabilidad. Así, se produce un flujo ascendente de materiales muy calientes.
Este flujo es el resultado del tránsito del calor interno del planeta hacia el exterior y, como se verá en la siguiente unidad, el motor de la dinámica terrestre.
ANIMACIONES
9. Qué son los volcanes
Los científicos han podido constatar que la temperatura interna de la Tierra aumenta con la profundidad. Se estima que en el centro de nuestro planeta se pueden superar los 6 000 °C.
Las temperaturas elevadas del interior de la geosfera pueden originar masas de rocas fundidas denominadas magmas. Estos fundidos son menos densos que las rocas que les rodean y están sometidos a presiones muy fuertes, por lo que tienden a ascender. Cuando los magmas alcanzan la superficie terrestre, se forman los volcanes.
Los volcanes son orificios o grietas por los que se expulsan al exterior los materiales fundidos procedentes del interior de la geosfera.
Tipos de volcanes, según la localización:
- Volcanes subaéreos. Cuando su actividad se desarrolla en áreas terrestres.
- Volcanes submarinos. Cuando su actividad se desarrolla bajo la superficie del mar.
9.1. Tipos de volcanes, según su forma:
 |
 |
Figura 13 . Volcán Skajaldbreit, Islandia. | Figura 14. Koko Head Oaku, Hawaii. |
 | ESTRATOVOLCANES: Son volcanes que alternan erupciones explosivas y erupciones tranquilas  |
Figura 15. Volcanes de Escudo. Hawaii. | Figura 16. Estrato volcán. Estratigrafía del Volcán Cerro Gorzo Yozosa (interior de la cantera o mina San Carlos II) . Almagro. Ciudad Real. |
Tipos de volcanes, según el tipo de erupción:
 |
 |
Figura 17. Fountain Hawaii
| Figura 18.Volcán Stromboli. Italia. |
Volcán Vulcaniano: Magma viscoso. Explosividad moderada a violenta con emisiones de fragmentos sólidos o semisólidos de lava, bloques líticos (de piedra), cenizas y pómez. Producen conos de ceniza, de bloques o combinaciones. Ejemplos: El Chichón, marzo 28 de 1982  |
 |
Figura 19.Volcán Chinchón. Mexico.
| Figura 20. Tipo Peleano. Viene del monte Pelado (Pelé) en La Martinica |
9.2. PARTES DE UN VOLCÁN
En un volcán se pueden distinguir las partes siguientes:
- La cámara magmática. Es el lugar donde se encuentra el magma.
- La chimenea volcánica. Es el conducto por el que asciende el magma.
- Comunica la cámara magmática con el cráter.
- El cráter. Es el orificio de salida de los materiales fundidos.
- Las coladas de lava. Son los materiales fundidos que se deslizan por las laderas del volcán. Al enfriarse, se solidifican y originan capas de rocas volcánicas.
- El cono volcánico. Es la montaña volcánica que se forma por la acumulación de coladas y de otros productos expulsados por el volcán.
9.3. Productos expulsados por el volcán
La salida de materiales a través de un volcán se produce cada cierto tiempo y se llama erupción. Durante una erupción, los volcanes pueden arrojar tres tipos de productos, que se diferencian por su estado físico: los piroclastos (sólidos), las lavas (líquidos) y los gases volcánicos (gaseosos).
Piroclastos
|
|
 Figura 22. Bombas volcánicas |  Figura 23. Lapilli. |
|  Figura 24. Cenizas Volcánicas |
Lavas
| Las lavas se forman cuando el magma alcanza la superficie terrestre y pierde la mayor parte de sus gases. Las lavas fluyen, como los ríos, hasta que se enfrían y se consolidan. Algunos volcanes expulsan lavas muy fluidas, que recorren distancias largas. Sus temperaturas son elevadas (900-1200 °C). Otros volcanes arrojan lavas menos calientes y más pastosas, que suelen fluir con bastante dificultad. La temperatura de estos fundidos es más baja (700-900 °C). |  Figura 25. Lavas volcánicas. Islandia, con aurora boreal. |
Gases volcánicos
| Cuando el magma llega a la superficie terrestre, libera los gases. Este proceso puede ser tranquilo o violento. Los principales gases son el vapor de agua, el dióxido de carbono y el dióxido de azufre. Los gases influyen notablemente en el tipo de erupción volcánica. Cuando ejercen mucha presión en el fundido, las erupciones son explosivas y muy violentas. Una vez perdidos los gases, generalmente, las erupciones se caracterizan por la emisión tranquila de coladas de lava. |  Figura 26. Gases volcánicos. Etna, Italia. |
9.4. Principales riesgos volcánicos
- Los gases volcánicos. Afectan a los aparatos respiratorios de las personas y de los animales.
- Los flujos piroclásticos o nubes ardientes. Son masas de cenizas y gases volcánicos muy calientes, que descienden a gran velocidad por las laderas del cono volcánico. Se originan en volcanes con erupciones muy explosivas. Su poder destructivo es enorme.
- Los lahares. Se forman en aquellos volcanes que tienen nieve en su cima. Al derretirse la nieve del volcán, por las elevadas temperaturas de los productos que arroja, el agua se mezcla con las cenizas del cono volcánico y se forman ríos de fango. El barro desciende rápidamente por las laderas y puede provocar inundaciones muy peligrosas para las poblaciones cercanas.
9.5. Necesitas saber que...
Las regiones volcánicas tienen suelos muy fértiles y paisajes de gran belleza. Estas razones justifican los numerosos asentamientos humanos que están repartidos por todas las áreas volcánicas de nuestro planeta.
3.6. Zonas de la Tierra con riesgo volcánico
Los volcanes se localizan en los límites y en el interior de las placas tectónicas.
- Los volcanes de bordes de placa. Se sitúan, sobre todo, en los bordes convergentes y divergentes. Dentro del primer grupo, destacan los volcanes de la cordillera de los Andes, como el Chimborazo o el Cotopaxi; y en el segundo, los de las dorsales de los océanos Atlántico, Indico y Pacífico.
Los volcanes de interior de placa. Su origen está relacionado con el ascenso de magma que procede de zonas profundas del manto terrestre. Las islas Canarias y las islas Hawaii son ejemplos representativos de esta clase de volcanes.
El mapa muestra la localización de los volcanes activos que hay actualmente en el mundo. Compara este mapa con el de la situación de las placas litosféricas. ¿Eres capaz de llegar a alguna conclusión importante?
El mapa muestra la localización de los volcanes activos que hay actualmente en el mundo. Compara este mapa con el de la situación de las placas litosféricas. ¿Eres capaz de llegar a alguna conclusión importante?
PRESENTACIONES
ANIMACIONES
9.5. VÍDEOS DE VOLCANES
9.6. CONSTRUIR MAQUETAS DE VOLCANES
- Fabricación de un volcán. Texto
- Volcán casero. Texto
- Maqueta de un volcán. Texto
ACTIVIDAD
10. Los terremotos
Qué son los terremotos
Los terremotos, movimientos sísmicos o seísmos, son sacudidas bruscas del terreno de intensidad variable y, generalmente, de corta duración.
Las zonas terrestres con mayor actividad sísmica se localizan en los bordes de las placas.
Por qué se producen los terremotos
Los terremotos son una consecuencia de la dinámica de las placas tectónicas. La mayoría de los seísmos están causados por las vibraciones que originan las rocas del interior de la Tierra cuando se rompen, debido a las elevadas presiones a las que están sometidas.
Los terremotos también se originan en otros procesos naturales, como las erupciones volcánicas o los impactos de meteoritos; incluso pueden tener origen artificial (explosiones de bombas o de barrenos).
10.1. Cómo se estudian los terremotos
Los movimientos sísmicos se miden mediante dos parámetros: la intensidad y la magnitud.
- La intensidad. Es una medida basada en las sensaciones percibidas por las personas durante la sacudida y en los efectos que produce el terremoto en el terreno y en las construcciones. La escala M.S.K. (o de Mercalli) de intensidad consta de doce grados: los grados I y II corresponden a terremotos muy pequeños, mientras que los grados XI y XII se reservan para los seísmos devastadores.
- La magnitud. Mide la cantidad de energía que libera un terremoto. Se determina con la escala de Richter, que no tiene límite superior. Los seísmos más grandes han tenido magnitudes cercanas a 9. La diferencia entre ungrado y el siguiente, de 5 a 6 por ejemplo; es que el de 6 libera 10 veces más energía que el de 5. (Se multiplica por 10)
| El hipocentro o foco sísmico es el lugar del interior de la Tierra donde se origina el terremoto. El epicentro es el primer punto de la superficie terrestre en el que se percibe el seísmo. La palabra hipocentro proviene del vocablo griego hypó que significa 'debajo'. El término epicentro procede de la palabra griega epí' que significa 'encima'. |  Figura 30 . Partes de un Seísmo. |
10.2. Los riesgos sísmicos
Los movimientos sísmicos de gran magnitud tienen efectos devastadores: la destrucción de edificios, los deslizamientos del terreno, que pueden sepultar a poblaciones cercanas; la rotura de conducciones de gas y electricidad, que provocan incendios; la destrucción de presas, que pueden causar inundaciones; etc.
Las ondas sísmicas en zonas marinas pueden generar unas olas gigantescas, denominadas tsunamis o maremotos, que pueden arrasar poblaciones costeras.
Las ondas sísmicas en zonas marinas pueden generar unas olas gigantescas, denominadas tsunamis o maremotos, que pueden arrasar poblaciones costeras.
10.3 La prevención y la respuesta a los riesgos sísmico
La predicción sísmica. Es muy compleja y dificil de realizar , debido a que los terremotos son movimientos muy breves que carecen de fenómenos previos que sean fiables para determinar con exactitud el momento preciso en el que van a ocurrir.
La prevención sísmica. Tiene una enorme importancia en las zonas de riesgo sísmico. Entre las medidas preventivas más destacables se encuentran:
- La elaboración de mapas sísmicos, para delimitar las zonas de riesgo.
- La construcción de edificios sismorresistentes que amortigüen las vibraciones del terremoto.
- El desarrollo de programas de Protección Civil para responder eficazmente a situaciones de emergencia.
  Figura 31 . Mapa de zonas con riesgo alto de terremotos. |
10.4. VÍDEOS TERREMOTOS
10.5 ANIMACIONES TERREMOTOS
.gif)
10.6. PRÁCTICA TERREMOTOS
11. EI relieve terrestre
Qué es el relieve
La superficie de astros, como Mercurio o la Luna, que carecen de actividad geológica no presenta grandes irregularidades (accidentes geográficos); en ella solo observamos los cráteres producidos por el impacto de meteoritos. Por el contrario, la superficie de nuestro planeta tiene numerosos accidentes: cordilleras, valles, mesetas..., que conocemos con el nombre de relieve terrestre.
El relieve terrestre es consecuencia de numerosos procesos geológicos, tanto endógenos como exógenos, que se deben a la energía interna de la Tierra (Agentes geológicos internos,"Endógenos") y a la energía procedente del Sol (Agentes geológicos externos "Exógenos").
11.1. Tipos de relieve
11.1.1. Los relieves de las áreas emergidas
Son aquellos que se extienden sobre el nivel del mar. Los principales accidentes del relieve de estas áreas son:
- Las cordilleras montañosas. Son relieves originados por la convergencia de placas tectónicas. En las cordilleras del Himalaya y del Karakorum hay catorce cumbres que superan los 8 000 metros de altitud sobre el nivel del mar.
- Las llanuras o planicies. Son zonas muy llanas o ligeramente accidentadas. Cuando se encuentran a cierta altitud sobre el nivel del mar, reciben el nombre de altiplanicies. Estos relieves son abundantes en las mesetas de la Península Ibérica.
- Depresiones. Son áreas más bajas que los relieves circurdantes. Destacan las depresiones de los grandes ríos, como la depresión del Ebro y la del Guadalquivir.
11.1.2. Los relieves de las áreas sumergidas
Son aquellos que se encuentran bajo las aguas marinas. En los fondos marinos se distinguen:
- Las plataformas continentales. Constituyen la continuación de los continentes bajo las aguas marinas. Se extienden desde el nivel del mar hasta los 200 metros de profundidad.
- Las dorsales. Son extensos relieves submarinos de origen volcánico. Se elevan entre 2 000 y 3 000 metros sobre el fondo oceánico. Tienen un amplio recorrido por el fondo de los océanos Atlántico, Pacífico e índico. La parte central de las dorsales está ocupada por una depresión llamada rift.
- Las llanuras abisales. Ocupan enormes extensiones en los fondos oceánicos. En estas llanuras se depositan capas de sedimentosProfundidad entre 4000 y 6000 m.
- Las fosas. Son depresiones alargadas y estrechas de gran profundidad (algunas superan los diez kilómetros).
- Las islas y las colinas volcánicas. Se forman por la acumulación de los productos arrojados por los volcanes submarinos.
11.2. ANIMACIONES RELIEVE
11.3. CUESTIONES RELIEVE
| 12. IDEAS FUNDAMENTALES |
13. ACTIVIDADES DE REPASO
14. PRÁCTICAS
15. CUESTIONES
Calor internoEstructura interna
Modelos planetasTierra como planeta
Energía interna
16. PRESENTACIONES
Origen y estructura de la Tierra
Estructura interna terrestre
El interior de la Tierra 2
Teremotos
Volcanes
Estructura interna terrestre
El interior de la Tierra 2
Teremotos
Volcanes
17. VÍDEOS
No hay comentarios:
Publicar un comentario
